Wireless set R-109A

[martinelterrible]

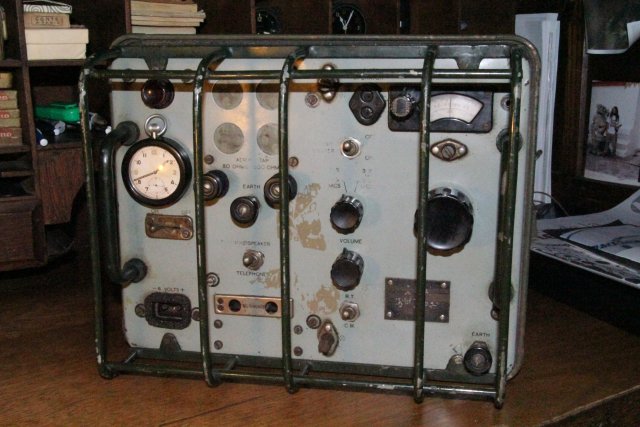

el R-109,es un receptor de radio britanico,a nivel compania o batallon,en un principio diseñado para operar en cw principalmente,junto con el transmisor por canales WS 76,que operaba solo en cw,y luego usado como receptor multiproposito en el ejercito britanico durante la WW2

Su rango de frecuencia,es de 1.8 a 8.5 Mhz;y se alimenta con 6V DC,cuenta para ello con una fuente interna a vibrador

otra caracteristica interesante,es la presencia de un parlante interior,para escucha general

Fue reemplazado en 1947,por el R-209

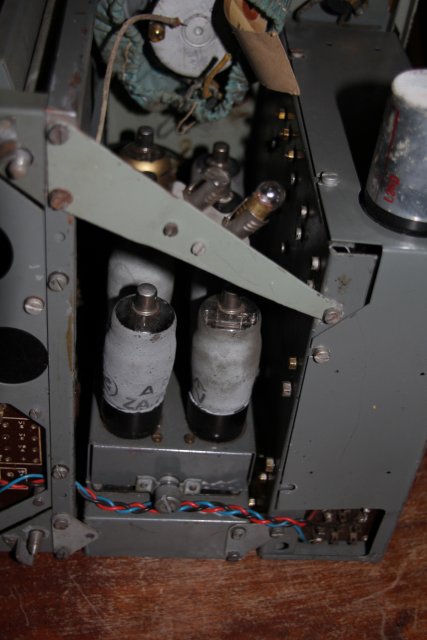

lateral derecho;el receptor en si





lateral izquierdo,la fuente de 6V con su vibrador

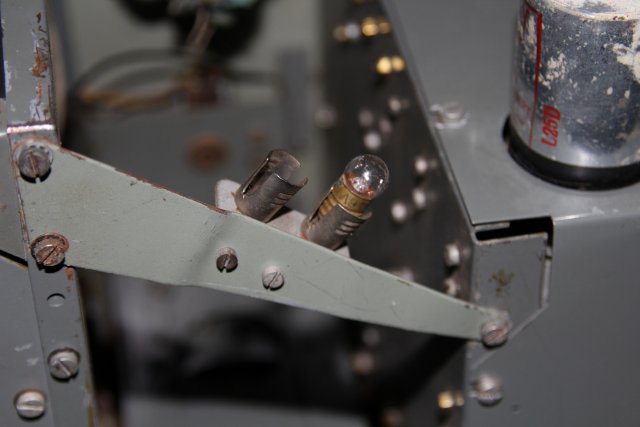

en el centro,el rack de almacenamiento de repuestos y parlante

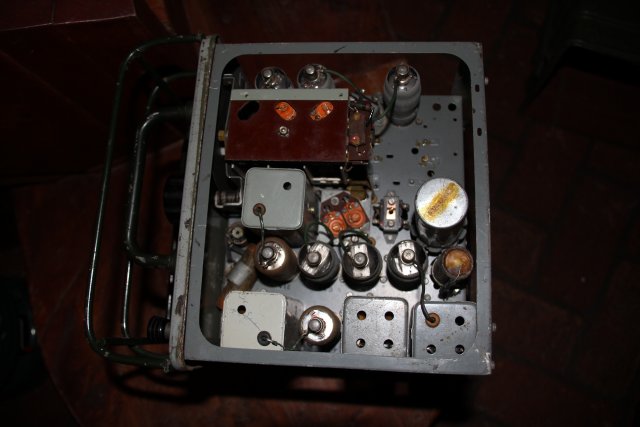

en el fondo del gabinete,el circuito





[/url]

[Patman]

Muy bueno Martin. Es una constante el uso del reloj en los equipos britanicos?, no asi en los de USA, no?

Que manipulador usa?

Saludos

[martinelterrible]

no usa manipulador,es receptor!! jajajaja....los equipos alemanes de preguerra...algunos traian reloj...luego el reloj venia omnipresente en todas las estaciones alemanas,pero aparte



algunos equipos nacionales,de principio de los 40 copiaron el estilo (aunque el aleman,con reloj aleman)



los eeuu tendrian mas relojes pulsera..jajaja....

[martinelterrible]

http://forums.watchuseek.com/f385/ww2-g ... 63064.html

[martinelterrible]

http://forums.watchuseek.com/f385/ww2-g ... 63064.html

[martinelterrible]

[Patman]

Upppsss! no se de donde saque que era transmisor tambien.

[martinelterrible]

el transmisor de la serie,es el Wireless set WS 76, 9watts, 10 canales fijos por critales,mismo rango de frecuencia,solo en CW

[Guglielmo Terra]

Hola, estoy buscando el PDF de instrucciones para mi R-109 (que estoy arreglando), Reception Set R-109 Working Instructions.
Muchas gracias a quien me puede ayudar.
Hasta pronto.
Saludos, Guglielmo.

[martinelterrible]

Guglielmo, yo lo compre en funcionamiento por suerte,asi que no busque nunca ese pdf,veo que encuentro en la web y lo subo

un abrazo

[Guglielmo Terra]

Hola Martin teniste mucha suerte, porque casi siempre hay que cambiar todos los condensadores a papel y cera y los electroliticos. Mientras, encrontrè en el web el Reception Set R-109 Working Instructions, pero no es de mucha ayuda...me creia ser mas completo. El que tiene mas informaciones technicas es el Training Notes and Diagrams, que tambien pude bajar de el web.
Link:
http://www.vmarsmanuals.co.uk/archive/files_index.htm
http://www.mapleleafup.net/forums/forumdisplay.php?f=29
Lo que no entiendo es porquè algunas que vi tienen la lamparita adentro, atras de la sintonia y la que tengo no la tiene. El tipo mio es 109 puede ser que el 109A tiene la luz.
Muchas cracias.

[Guglielmo Terra]

Otra duda que tengo es: como se saca la tapita para entrar el reloj?
En mi radio parece que las dos partes sean unidas.

[martinelterrible]

nono,es roscada,se desenrrosca por el medio exacto
