puertas M38A1

Notapor pascualmattera » 29 May 2015, 18:36

estimados
después de buscar información sobre las puertas del M38A1
me encuentro que al parecer no traían puertas de fabrica ni los primeros modelos ni los que llegaron acá en Argentina solo la parte del techo hasta donde pude averiguar .
pero Hablando con Pirin Pirin me confirmo que también los a visto con los laterales y sacando conclusiones es muy posible dado que e visto en varias ocasiones barrillas de soportes de puerta originales con numero de parte .
todas las puertas que se ven en la web supongo que se an ido fabricando en distintos lugares para obtener las puertas
también encontré un kit de instalación de las mismas

http://foro.aacvm.com.ar/viewtopic.php?f=29&t=5446
en este sector se amplia un poco la información

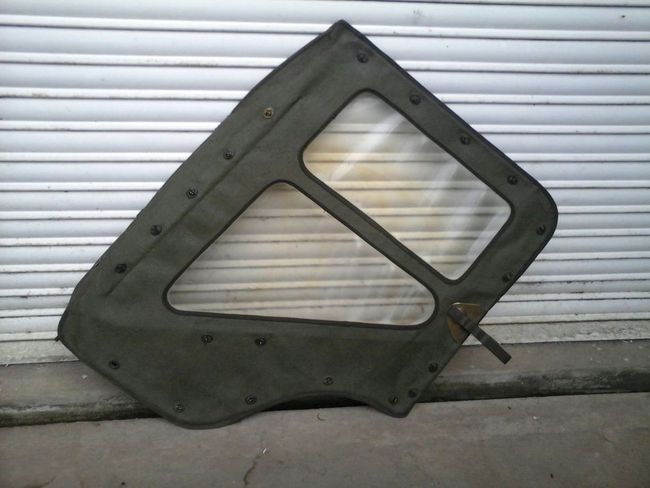

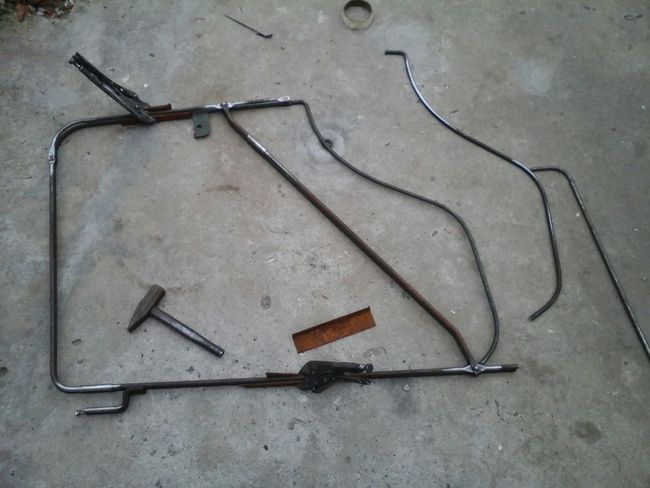

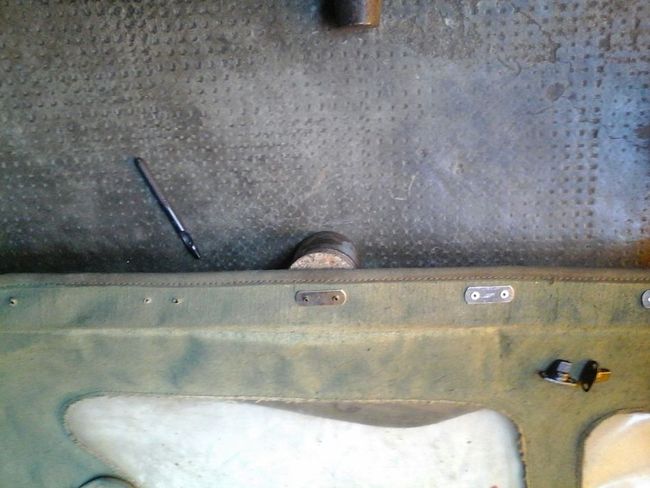

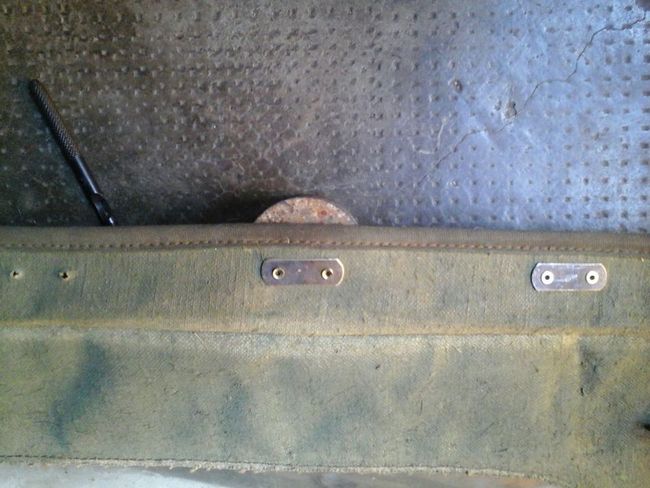

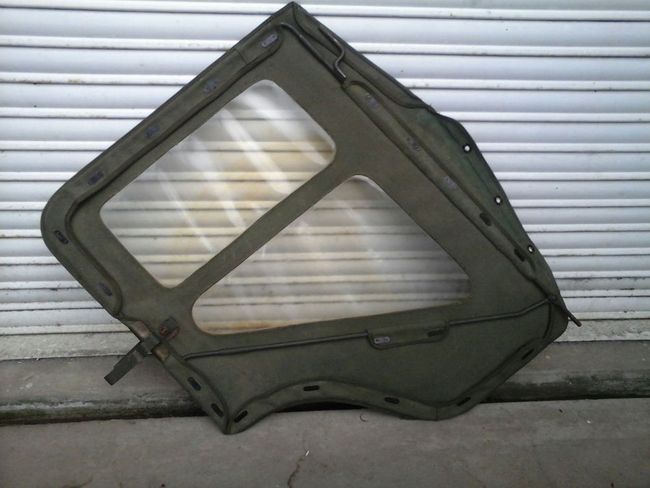

en este link quiero mostrarles la construcción de mis puertas, tuve la suerte de que me prestaran un armazón de puerta de M170
la cual este jeep si vino con puertas dado que las trae de fabrica
del lado conductor que es igual en formato del M38A1 asi que copie los armazones que son plegables y la lona de desmonta de los mismos para ser guardados sobre el guardabarros derecho con dos strap o cinta de sujeción
espero les guste y al que tenga algo de información tanto como para aportar o corregir por favor aportar

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen

Imagen




saludos pascual
Pascual
Socio n° 66
m38a1
m151a2
m416 trailer 1/4 ton
m762 trailer 3/4 ton
m105a2 trailer 1.5 ton
ar100 trailer en recuperacion
Operador CW LW4DXL
Avatar de Usuario
pascualmattera

Mensajes: 1293
Registrado: 11 May 2009, 19:30
Ubicación: Quilmes, Buenos Aires
Gracias dadas: 0
Gracias recibidas: 80

Re: puertas M38A1

Notapor pascualmattera » 29 May 2015, 18:42

quiero corregir
que del lado derecho sobre el guardabarros iría la lona del techo y
del lado izquierdo las puertas plegadas !!
supongo que también seria indistinto pero así aparece en fotos de manuales
saludos pascual
Pascual
Socio n° 66
m38a1
m151a2
m416 trailer 1/4 ton
m762 trailer 3/4 ton
m105a2 trailer 1.5 ton
ar100 trailer en recuperacion
Operador CW LW4DXL
Avatar de Usuario
pascualmattera

Mensajes: 1293
Registrado: 11 May 2009, 19:30
Ubicación: Quilmes, Buenos Aires
Gracias dadas: 0
Gracias recibidas: 80

Re: puertas M38A1

Notapor Alfredo » 03 Jun 2015, 10:50

Hola Pascual, que bueno estan quedando, yo tengo las puertas originales, y veo diferencias con las manijas, esas que tiene las fotos que pasaste parecen de los jeep civiles, pero puedo estar equivocado y son de distintos fabricantes, al igual que los broches en las que tengo tienen el sistema que van remachados con un remache central.
te voy a pasar fotos de las manijas que son en dos partes con un bulon autofrenante y numero de serie.
saludos
Alfredo
Socio n° 125
Alfredo

Mensajes: 309
Registrado: 02 May 2009, 09:48
Ubicación: Corrientes Capital
Gracias dadas: 3
Gracias recibidas: 9

Re: puertas M38A1

Notapor pascualmattera » 03 Jun 2015, 11:18

Hola Alfredo
Las manijas de la puerta izquierda es original ! El armazon es de una m170 !
La derecha es repro
Hay muchas configuraciones
Tambien tema broches mi capota es original y trae esos broches
Tambien aparte de los que mencionas hay broches con dos lenguetas y se doblan previo una chapita para asegurar la lona
Saludos pascual
Pascual
Socio n° 66
m38a1
m151a2
m416 trailer 1/4 ton
m762 trailer 3/4 ton
m105a2 trailer 1.5 ton
ar100 trailer en recuperacion
Operador CW LW4DXL
Avatar de Usuario
pascualmattera

Mensajes: 1293
Registrado: 11 May 2009, 19:30
Ubicación: Quilmes, Buenos Aires
Gracias dadas: 0
Gracias recibidas: 80

Re: puertas M38A1

Notapor pascualmattera » 03 Jun 2015, 11:41

aca se ve el tipo de manija que tengo
http://www.odcloth.com/m38A1info.html

saludos pascual
Pascual
Socio n° 66
m38a1
m151a2
m416 trailer 1/4 ton
m762 trailer 3/4 ton
m105a2 trailer 1.5 ton
ar100 trailer en recuperacion
Operador CW LW4DXL
Avatar de Usuario
pascualmattera

Mensajes: 1293
Registrado: 11 May 2009, 19:30
Ubicación: Quilmes, Buenos Aires
Gracias dadas: 0
Gracias recibidas: 80

Re: puertas M38A1

Notapor pascualmattera » 03 Jun 2015, 11:42

las que vos tenes son estas ?
http://daveahl.jalbum.net/2011%20MTA%20 ... owner.html

saludos pascual
Pascual
Socio n° 66
m38a1
m151a2
m416 trailer 1/4 ton
m762 trailer 3/4 ton
m105a2 trailer 1.5 ton
ar100 trailer en recuperacion
Operador CW LW4DXL
Avatar de Usuario
pascualmattera

Mensajes: 1293
Registrado: 11 May 2009, 19:30
Ubicación: Quilmes, Buenos Aires
Gracias dadas: 0
Gracias recibidas: 80

Re: puertas M38A1

Notapor pascualmattera » 03 Jun 2015, 11:49

Alfredo
el armazón de tus puertas son plegables ?
están hechos con barrilla redonda o de planchuelas ?
en USA hay muchas variantes
amigos del foro an traído de USA plegables de planchuelas
saludos pascual
Pascual
Socio n° 66
m38a1
m151a2
m416 trailer 1/4 ton
m762 trailer 3/4 ton
m105a2 trailer 1.5 ton
ar100 trailer en recuperacion
Operador CW LW4DXL
Avatar de Usuario
pascualmattera

Mensajes: 1293
Registrado: 11 May 2009, 19:30
Ubicación: Quilmes, Buenos Aires
Gracias dadas: 0
Gracias recibidas: 80

Re: puertas M38A1

Notapor Alfredo » 10 Jun 2015, 14:36

hola Pascual las que tengo son de hierro liso redondo.
saludos
Alfredo
Socio n° 125
Alfredo

Mensajes: 309
Registrado: 02 May 2009, 09:48
Ubicación: Corrientes Capital
Gracias dadas: 3
Gracias recibidas: 9

Re: puertas M38A1

Notapor pascualmattera » 28 Jun 2015, 12:33

Alfredo
aca en la segunda foto se puede apreciar parte de la manija de puerta de m170 conductor
que yo tengo y luego copie la del lado pasajero
http://www.willysmjeeps.com/v2/modules. ... highlight=
saludos pascual
Pascual
Socio n° 66
m38a1
m151a2
m416 trailer 1/4 ton
m762 trailer 3/4 ton
m105a2 trailer 1.5 ton
ar100 trailer en recuperacion
Operador CW LW4DXL
Avatar de Usuario
pascualmattera

Mensajes: 1293
Registrado: 11 May 2009, 19:30
Ubicación: Quilmes, Buenos Aires
Gracias dadas: 0
Gracias recibidas: 80

Re: puertas M38A1

Notapor federico cavedo » 01 Jul 2015, 21:42

Pascual
Revolviendo por la Web me encontre esta manijas de M38A1.

Imagen

Imagen

Saludos.

Federico :D
Socio n° 141
M 606 -1964
NI 20714
Avatar de Usuario
federico cavedo

Mensajes: 723
Registrado: 19 Jul 2009, 01:25
Ubicación: Buenos Aires
Gracias dadas: 38
Gracias recibidas: 152

Re: puertas M38A1

Notapor pascualmattera » 02 Jul 2015, 12:46

gracias Federico

por las fotos estamos sacando conclusiones asi que vamos juntando
información esas manijas las e visto mucho en m38 !
saludos pascual
Pascual
Socio n° 66
m38a1
m151a2
m416 trailer 1/4 ton
m762 trailer 3/4 ton
m105a2 trailer 1.5 ton
ar100 trailer en recuperacion
Operador CW LW4DXL
Avatar de Usuario
pascualmattera

Mensajes: 1293
Registrado: 11 May 2009, 19:30
Ubicación: Quilmes, Buenos Aires
Gracias dadas: 0
Gracias recibidas: 80

Re: puertas M38A1

Notapor charlie s. » 04 Jul 2015, 10:14

Federico, Pascual.
Esas manijas son exactamente igual a las usadas en la capota de los CJ-2A.
Yo las traje de USA con el resto de las partes y las coloqué en mis puertas.
Creo que puse fotos en el tópico del CJ-2A, pero x si acaso....
Imagen
Imagen
Imagen
Slds
Charlie S.
MB Slat Grill 1942
CJ2A 1947
Spen Trailer 1948
Avatar de Usuario
charlie s.

Mensajes: 1528
Registrado: 06 May 2009, 10:55
Ubicación: Capital Federal
Gracias dadas: 41
Gracias recibidas: 64
