Comienza la restauracion del M606

[antonio]

EDUARDO y si son unos MAESTROS !!!! , los chicos de este hermoso foro , mariano ,gaston , pedro etc, no tengo el gusto de conocerlos , la tiene re - clara y saben UN MONTONNNNNNNNNNNNN .
una abrazo.

[Eduardo03]

Antonio, comparto plenamente sus opiniones...son unos maestros!!!!
Colegas,
Termine el soporte de los cables de las bujías!!!...algo que el vehiculo no tenia y gracias a las fotos y dimensiones compartidas por Mariano… tratamos de hacerlo la mas parecido posible ahora entro en los detalles y pintura para ya dejarlo colocado






Gracias Mariano por las fotos!!
Saludos
Eduardo

[Eduardo03]

Estimados,
Estos son los dos lugares donde tengo unas tuercas en el piso del body (una falta y tendré que ver su paso para hacer una cuadrada igual) y la verdad no se que ira colocado ahí… especialmente la del centro, no me da la impresión que sujetara el body.
Saludos y gracias anticipadamente por ilustrarme
Eduardo

[m606paz]

Eduardo

La de la primer foto y si me orienté bien, corresponde a donde se abulona la pata derecha delantera del asiento del conductor.

La segunda foto, encontrarás ese tipo de tuerca con canasto, dos en el piso y una en cada pasarueda.

Asumo que son para los cinturones de seguridad. Despues subo fotos..

Que bien te quedo el soporte de cables de bujias!!

[Eduardo03]

Estimados,
Comparto los últimos avances sobre el body
Piso caja de herramientas y hat chanel

Este es el piso de la caja y la tira que se cambio en el piso junto al portón trasero

Así va quedando el piso trasero con toda su parte final hecha a nuevo pues estaba muy deteriorada

Otra vista del piso

Así esta quedando el lateral derecho (rueda de auxilio) hubo que hacerlo nuevo por los golpes y soldaduras que ya tenia

Un abrazo y saludos
Eduardo

[Eduardo03]

Gracias Mariano..!!!!... ok voy a dar vuelta el body y ver... tienes razón deben ser para fijaciones superiores… te gusto el soporte de los cables?...no es como el tuyo pero respete las dimensiones que compartiste.
Saludos cordiales
Eduardo

[m606paz]

Eduardo

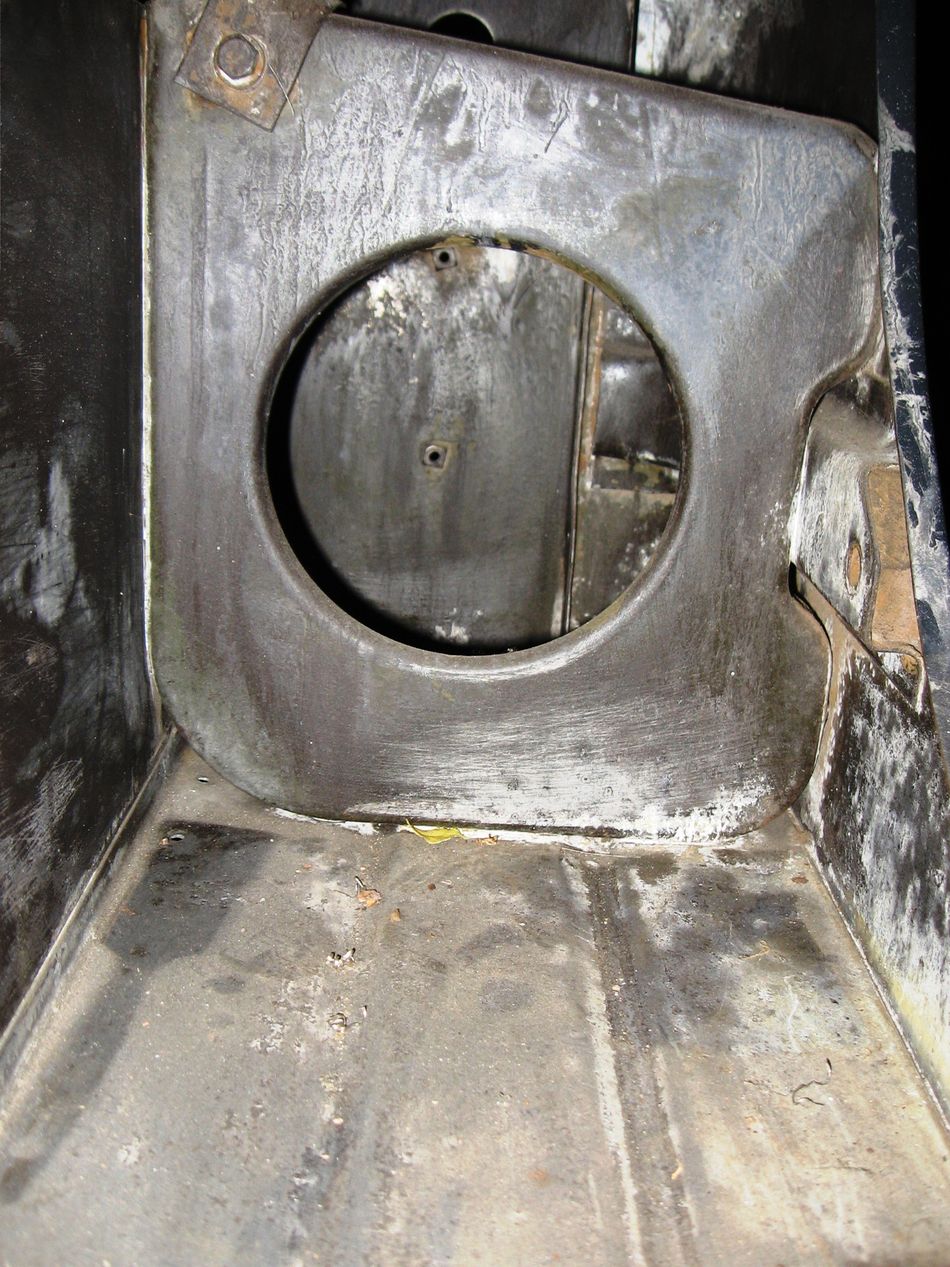

Aqui tenes fotos del soporte del portaruedas.







Saque medidas, pero las tengo en un borrador. Mañana trataré de hacer un croquis y le saco una foto.

Saludos

[Eduardo03]

Gracias Mariano por los datos y ayuda…. Yo veo mal o dentro del soporte donde fija el soporte hay una refuerzo de madera para evitar que se aplaste el perfil?
El soporte mío no tenia madera por dentro????.... y justamente estabamos pensando en realizar el mismo tipo de “U” que tienen colocados en su interior los hat channels… que raro madera en esa época y que no tuviera en los hat como los MB y los GPW.
Seguiremos viendo como avanzamos, pero estamos teniendo algunos problemas para alinear el lateral derecho… algo esta doblado …o por lo menos eso creo?
Saludos cordiales
Eduardo

[m606paz]

Asi es Eduardo!

Dentro del Hat Chanel, se encuentra una madera...

Al cambiar el lateral derecho, tuviste que retirar todas estas piezas??

[Eduardo03]

Si Mariano, se retiro el lateral que estaba todo golpeado y resoldado por impactos anteriores, tenía colocado un soporte casero y modificado que según tus apreciaciones podría ser adaptado de algún otro vehiculo militar…recuerdas?
Aquí hay fotos de lo que tenia




Bueno, al cortar kla chapa no tenia ni rastros de madera… o se lo habían ya quitado o se habría destruido con las soldaduras pero no existía.
Un abrazo
Eduardo

[m606paz]

jajajajaja

Que hijos de p...

Posiblemente sea una base de antena MP-50.. ó lo que quedaba de ella....

[Eduardo03]

Siiiiiii eso es lo que habia.... imaginate agujeros, parches y retoques del lado derecho.... estaba de terror, por lo tanto lo de la madera debo analizarlo, pues el soporte ya esta en su lugar y habra que desoldar!!
Eduardo

[m606paz]

Eduardo

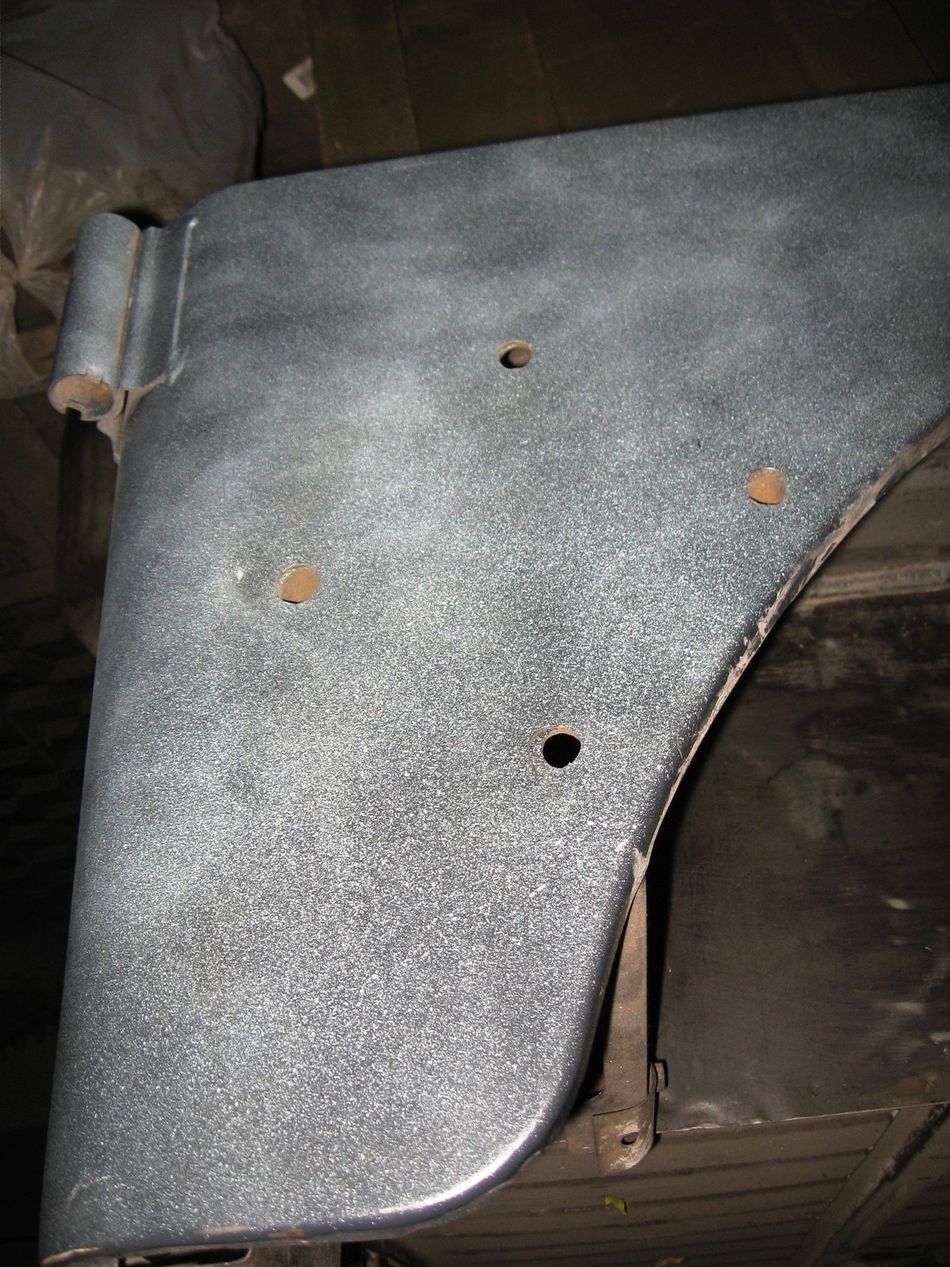

Trataré de describir las medidas utilizando esta fotografia




Si trazamos un eje vertical que pase por los centros del agujero superior e inferior, ese eje está a 7,5 pulgadas del borde trasero (apoyando una regla y sin el porton trasero instalado).

El agujero superior del eje vertical se encuentra a 13,5 mm del borde superior de la carroceria. Estos agujeros, tienen una separacion de centro a centro de 17,3 mm . Identica medida para los otros dos agujeros, trazando un eje horizontal que una sus centros.

Se entiende???

[m606paz]

Con respecto a la madera dentro del Hat Channel,al menos en mi M606 y otros que vi es asi.

En la foto que subi, no tienen la madera, pero no es presisamente de un m606, pero si de algun CJ-3B, no recuerdo que año...

[Eduardo03]

Clarísimo mi amigo Mariano.... muchas gracias!!!
Mañana cuando veamos este problema que tenemos como te contaba (parece que algo no esta del todo derecho en ese lateral) "dibujare" los 4 agujeros con las medidas que me pasas y veré como "caen" en el soporte interior (espero que bien) sino tengo algo fuera de escuadra o medida y deberemos desoldar para corregir!!
Gracias de nuevo y un abrazo
Eduardo
PD: te envié MP
