Tow Rope (Cuerda de remolque)

Notapor m606paz » 22 Jul 2014, 19:06

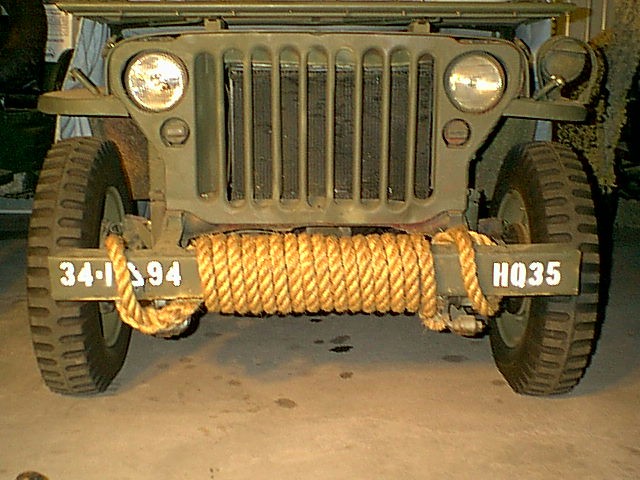

La soga de remolque es un accesorio que vemos enroscada en el paragolpe delantero , en vehiculos como el jeep y los dodge 3/4 ton.

Imagen

Es un tipo de soga denominada Manila y tiene un largo de 20 pies (6 mts +-) pero para incluir la soga necesaria para realizar los lazos en cada extremo se necesitarian unos 24 pies.

En este video pueden observar la forma en que se hacen los lazos.



Con respecto al diametro de la soga, en g503 dicen que para el jeep es suficiente 3/4 de pulgada de diametro y para los dodge 1 pulgada de diametro, pero la original seria de 1 pulgada segun escribio Bob N en g503

Bob N escribió:Well, the story of tow ropes has changed over the years. AAW got it wrong with a rope to short to be useful.

We have heard from others that the tow rope should be 20 feet long...and they wer right! Yes, tow ropes were a part of issue eqiupment for WW2 jeeps. The document called for 1 inch 20 feet tow ropes. The document that listed this information was the SNL G-503 Organizational Spare Parts and Equipment for Truck 1/4-ton 4x4 Command Reconnaissance (covering ALL models GP, GPW, MA, MB and BRC):



Saludos :wink:
Mariano Paz
Socio n°27
1967 M606
1952 M100 Trailer
LU4ALM
Avatar de Usuario
m606paz

Mensajes: 15292
Registrado: 16 Abr 2009, 17:33
Ubicación: Berazategui, Buenos Aires
Gracias dadas: 914
Gracias recibidas: 384

Re: Tow Rope (Cuerda de remolque)

Notapor ecn1960 » 22 Jul 2014, 21:56

Muy bueno tu informe Mariano, siempre quise saber los diametros. Los CCKW whitout winch o sin malacate, tambien las usaban. En las fotos de epoca las vi arrolladas en forma de ocho.
Te comento que los lazos de las puntas se llaman "gazas" en nautica. Yo estoy con ese tema tambien ya que hay un viejito en Ensenada que hace cabulleria y tengo miedo que pase a mejor vida.
Saludos
Enrique
Socio n° 140
Jeep Ika 1957
GMC CCKW 1942
Avatar de Usuario
ecn1960

Mensajes: 3115
Registrado: 11 Jul 2009, 13:35
Ubicación: La Plata - Buenos Aires
Gracias dadas: 15
Gracias recibidas: 83

Re: Tow Rope (Cuerda de remolque)

Notapor m606paz » 23 Jul 2014, 07:55

Gracias Enrique

Este post esta abierto hace muchos años. Tal vez sea uno de los primeros... lo que hice es reactivarlo.
Saco varias conclusiones:
Los usuarios registrados no se dan cuenta si hay tema nuevo, si lo leyeron , no saben que comentar ó no saben buscar.... ó se saben todo!

Pero bueno, enhorabuena tu comentario! :wink:
Buen dato a tener en cuenta lo de tu cabullero se dice?
Se consiguio soga de este tipo asi que hay que ver como se hace la Gaza!
La del CCKW es de 20 pies?
Un abrazo!
Mariano Paz
Socio n°27
1967 M606
1952 M100 Trailer
LU4ALM
Avatar de Usuario
m606paz

Mensajes: 15292
Registrado: 16 Abr 2009, 17:33
Ubicación: Berazategui, Buenos Aires
Gracias dadas: 914
Gracias recibidas: 384

Re: Tow Rope (Cuerda de remolque)

Notapor ecn1960 » 23 Jul 2014, 08:45

Si "cabulleria" en nautica es el arte de trabajar los cabos. Un compañero me ofrecio un cabo manila de 1 1/4" de diametro. En el CCKW y por las fotos de epoca, una gaza va en el gancho de remolque, luego va enroscada en forma de ocho en el patragolpe y la otra gaza termina en el otro gancho. La verdad es que no se el largo :oops: Pensaba esnroscar el cabo, comparar con las fotos y cortar.
En el curso de Timonel nos enseñaron a hacer gazas pero no me salen muy prolijas, es preferible mandarlas a hacer.
Saludos
Enrique
Socio n° 140
Jeep Ika 1957
GMC CCKW 1942
Avatar de Usuario
ecn1960

Mensajes: 3115
Registrado: 11 Jul 2009, 13:35
Ubicación: La Plata - Buenos Aires
Gracias dadas: 15
Gracias recibidas: 83

Re: Tow Rope (Cuerda de remolque)

Notapor m606paz » 23 Jul 2014, 09:27

ecn1960 escribió:La verdad es que no se el largo :oops: Pensaba esnroscar el cabo, comparar con las fotos y cortar.
Saludos


Interesante el comentario de este post al respecto de la soga en el paragolpe de los CCKW http://www.cckw.org/forum/viewtopic.php?p=11729

Tenes la lanza?
http://www.cckw.org/forum/viewtopic.php?f=12&t=4383
Mariano Paz
Socio n°27
1967 M606
1952 M100 Trailer
LU4ALM
Avatar de Usuario
m606paz

Mensajes: 15292
Registrado: 16 Abr 2009, 17:33
Ubicación: Berazategui, Buenos Aires
Gracias dadas: 914
Gracias recibidas: 384

Re: Tow Rope (Cuerda de remolque)

Notapor ecn1960 » 24 Jul 2014, 07:52

Esa barra es la primera vez que la veo :shock: Me resulta rara, supongo que el "ojo" va en el gancho pinzote, pero del otro lado ni idea como se agarra. La caja de madera del CCKW es la misma que los restos que poseo y Vos viste en casa.
Encontre esto: http://www.silkum.com.ar/contactenos.htm atienden en San Martin y fines de semana en el Puerto de Frutos de Tigre, tal vez algun forista de paseo pueda averiguar algo :roll: .
Saludos
Enrique
Socio n° 140
Jeep Ika 1957
GMC CCKW 1942
Avatar de Usuario
ecn1960

Mensajes: 3115
Registrado: 11 Jul 2009, 13:35
Ubicación: La Plata - Buenos Aires
Gracias dadas: 15
Gracias recibidas: 83

Re: Tow Rope (Cuerda de remolque)

Notapor m606paz » 19 Ago 2014, 21:51

Regresanto a la cuerda agrego este dibujo explicativo

Imagen
Mariano Paz
Socio n°27
1967 M606
1952 M100 Trailer
LU4ALM
Avatar de Usuario
m606paz

Mensajes: 15292
Registrado: 16 Abr 2009, 17:33
Ubicación: Berazategui, Buenos Aires
Gracias dadas: 914
Gracias recibidas: 384

Re: Tow Rope (Cuerda de remolque)

Notapor Eduardo03 » 24 Jul 2015, 19:23

Como comente equivocadamente en el otro post (por no haber visto este), hoy llego la cuerda de tiro (Manilla Bumper Rope), no la medí pero su descripción (de la cual dudo en largo) manifiesta 30 ft x 1” … y si realmente tuviera 30 pies debería ser de 9mts cosa que no parece tener.
Imagen
No aguante y la medí…. Entre ojales terminada 7,40 mts y por lo menos 0,80 mts usado en el trenzado de cada ojo.
Saludos
Eduardo
Eduardo
M606
Eduardo03

Mensajes: 1483
Registrado: 08 Ene 2010, 14:48
Ubicación: Las Heras - Santa Cruz
Gracias dadas: 115
Gracias recibidas: 35

Re: Tow Rope (Cuerda de remolque)

Notapor m606paz » 25 Jul 2015, 23:58

Hola eduardo, va a quedar linda igual!
Mariano Paz
Socio n°27
1967 M606
1952 M100 Trailer
LU4ALM
Avatar de Usuario
m606paz

Mensajes: 15292
Registrado: 16 Abr 2009, 17:33
Ubicación: Berazategui, Buenos Aires
Gracias dadas: 914
Gracias recibidas: 384

Re: Tow Rope (Cuerda de remolque)

Notapor Eduardo03 » 26 Jul 2015, 00:00

Como se pudo, colocamos la manila rope en el paragolpes del M606, no le queda mal pero hay que analizar su montaje pues complica la colocación de la patente delantera.
Imagen
Imagen
Un abrazo y toda sugerencia en bienvenida
Eduardo
Eduardo
M606
Eduardo03

Mensajes: 1483
Registrado: 08 Ene 2010, 14:48
Ubicación: Las Heras - Santa Cruz
Gracias dadas: 115
Gracias recibidas: 35

Re: Tow Rope (Cuerda de remolque)

Notapor m606paz » 26 Jul 2015, 00:06

Hace la prueba asi eduardo!

Imagen
Mariano Paz
Socio n°27
1967 M606
1952 M100 Trailer
LU4ALM
Avatar de Usuario
m606paz

Mensajes: 15292
Registrado: 16 Abr 2009, 17:33
Ubicación: Berazategui, Buenos Aires
Gracias dadas: 914
Gracias recibidas: 384

Re: Tow Rope (Cuerda de remolque)

Notapor luisal1945 » 14 Feb 2016, 22:36

Acabo de recibir mi cuerda de remolque, la extendí y la medi: 7,80 m largo a lo cual hay que agregarle 0,65 cm en cada punta que forman el ojal.
Tienen conocimiento de qué fibra esta construida; yute, lino ?

Imagen

https://flic.kr/p/E6NKod
Un cordial saludo
Luis
Luis Alvira
Socio n° 146
Avatar de Usuario
luisal1945

Mensajes: 566
Registrado: 23 Ago 2015, 08:39
Ubicación: Guadalupe Norte (Ruta Nac 11 km 814), prov de Santa Fe
Gracias dadas: 0
Gracias recibidas: 43

Re: Tow Rope (Cuerda de remolque)

Notapor Eduardo03 » 15 Feb 2016, 11:03

Hola Luis, comparto lo que pude averiguar cuando compre la mia.
El manila rope, es un tipo de fibra que se obtiene de las hojas del abacá que es una especie de bananero originario de las Filipinas
Saludos
Eduardo
Eduardo
M606
Eduardo03

Mensajes: 1483
Registrado: 08 Ene 2010, 14:48
Ubicación: Las Heras - Santa Cruz
Gracias dadas: 115
Gracias recibidas: 35

Re: Tow Rope (Cuerda de remolque)

Notapor luisal1945 » 15 Feb 2016, 20:31

Hola Eduardo...
Gracias por la información.
Un cordial saludo
Luis
Luis Alvira
Socio n° 146
Avatar de Usuario
luisal1945

Mensajes: 566
Registrado: 23 Ago 2015, 08:39
Ubicación: Guadalupe Norte (Ruta Nac 11 km 814), prov de Santa Fe
Gracias dadas: 0
Gracias recibidas: 43

Re: Tow Rope (Cuerda de remolque)

Notapor luisal1945 » 17 Feb 2016, 21:42

Adjunto un par de fotos de Jeep con Tow Rope durante la IIGM

Imagen

Imagen

https://flic.kr/p/DMC7ZJ https://flic.kr/p/Ecqfv1

Saludos
Luis
Luis Alvira
Socio n° 146
Avatar de Usuario
luisal1945

Mensajes: 566
Registrado: 23 Ago 2015, 08:39
Ubicación: Guadalupe Norte (Ruta Nac 11 km 814), prov de Santa Fe
Gracias dadas: 0
Gracias recibidas: 43
